Proces zatezanja para s bolt vezom visoke čvrstoće

Vijci visoke čvrstoće stežu se metodom zakrenuća, odnosno na temelju niza procesa testova zatezanje vijaka visoke čvrstoće završeno je u dvije faze: početno zatezanje i konačno zatezanje. I početno zatezanje i konačno zatezanje koriste fiksne električne ključeve od zakrilnog momenta. , Ključevi za početno i konačno zatezanje strogo su odvojeni.

Prije početnog vijka, instalaciju treba zategnuti običnim vijcima, tako da šavovi moraju biti čvrsto pričvršćeni, a razmak između slojeva ploče umetnut između slojeva ploče s mjeračem 0,3 mm, a dubina ne smije biti veća od 20 mm.

Početno zatezanje: Nakon što se vijci visoke čvrstoće umetnu u rupe za vijke i provjere, treba ih zategnuti običnim ručnim ključem s četljivom. Za M30 vijke visoke čvrstoće, koristite kalibrirani električni ključ za zatezanje vijaka na 50% konačnog zatezanja zakrenuća; za M24 vijke visoke čvrstoće, električnim ključem stegnuti vijke na 50% završnog zatezanja zakvačite kako biste napravili spliciranje Ploča je čvrsto pričvršćena kako bi se spriječilo nedovoljno zatezanje vijaka zbog utjecaja grupe vijaka.

Za vijke visoke čvrstoće koji su u početku bili pričvršćeni, odmah upotrijebite marker ploče za crtanje ravne linije na matici, perilici i površini ploče kako biste spriječili ponovljeno vijakiranje, propuste i jednostavan pregled.

5. Konačno zatezanje: konačna vrijednost zatezanja zakrenuća svake serije vijaka visoke čvrstoće određena je sljedećom formulom

M=K×N×d

Gdje: M – konačna vrijednost zakrenuća zakrenuća visokih vijaka (Nm);

N – Vrijednost izgradnje prije napetosti vijaka visoke čvrstoće (KN); (prema 1,1 puta većoj od predtegne dizajna)

K – prosječna vrijednost koeficijenta zakrapljiva svake serije vijaka visoke čvrstoće; (vrijednost na temelju podataka o reinspekciji web-lokacije)

d – Nominalni promjer vijaka visoke čvrstoće (mm).

Projektna predteganost vijaka visoke čvrstoće u skladu je s odredbama "Kodeksa za projektiranje željezničkih mostova i culverta", s obzirom na to da je gubitak predtegne oko 10%, pa je konstrukcija prije napetosti vijaka visoke čvrstoće 1,1 puta veća od predtegne dizajna.

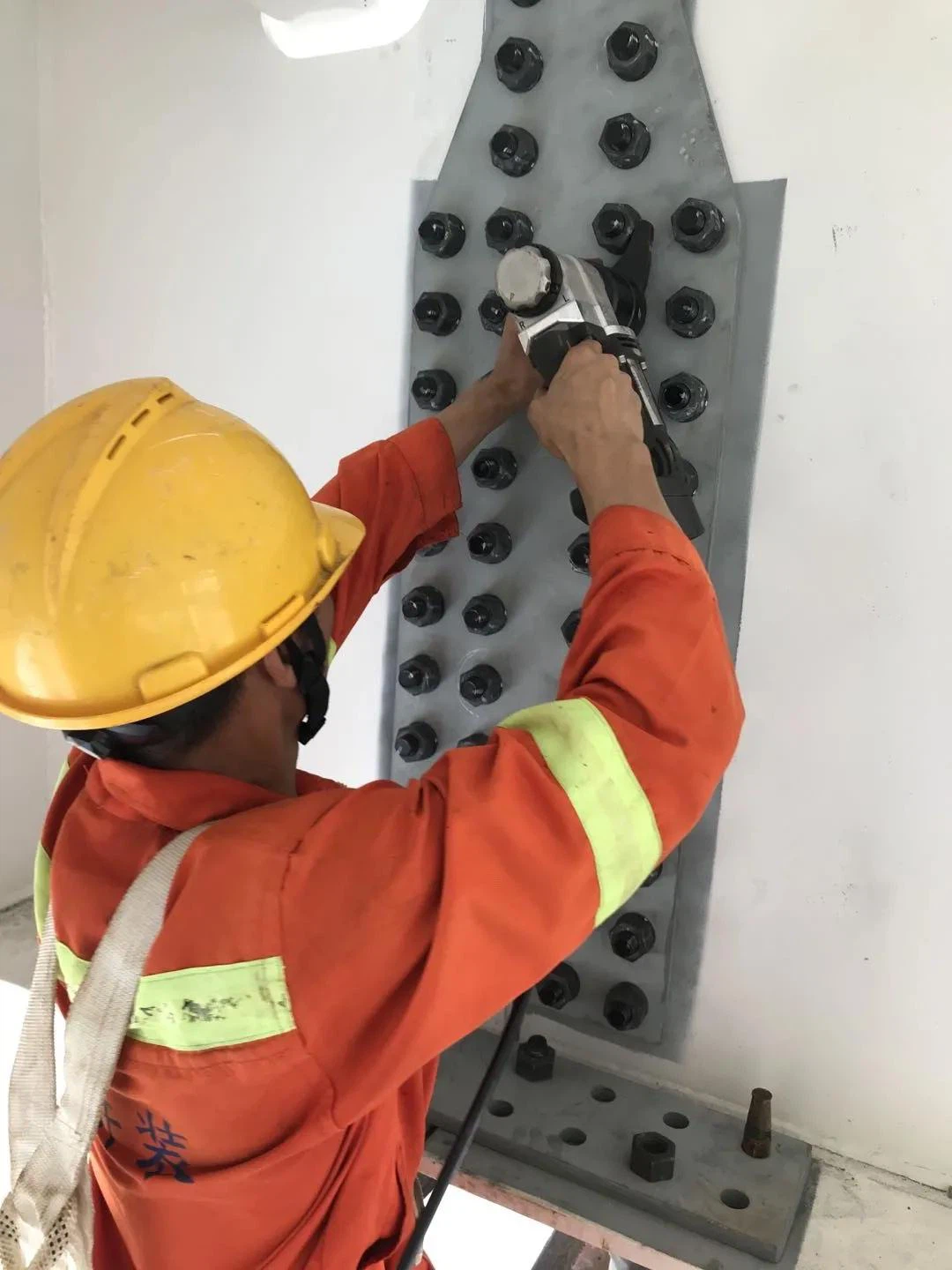

6. Završno zatezanje završeno je kalibriranim električnim fiksnim ključem zakrenuća. Za vijke koji se ne mogu koristiti s električnim alatima na pojedinim dijelovima upotrijebite kalibrirani digitalni ključ za pregled zaslona kako biste dovršili konačno zatezanje.

U procesu zatezanja vijaka visoke čvrstoće, glave vijaka i podlošci ne smiju se rotirati s maticom, stoga budite oprezni prilikom zatezanja. Ako smatrate da se vijci i podlošci okreću, zamijenite vijke visoke čvrstoće i ponovite postupak početnog i konačnog zatezanja. Zamijenjeni vijci visoke čvrstoće vraćaju se u skladište i vraćaju u tvornicu na liječenje. Mogu se koristiti tek nakon prolaska inspekcije i strogo je zabranjeno ponovno ih koristiti.

U postupku zatezanja vijaka visoke čvrstoće, ručni ključ za zvonjenje mora se ravnomjerno koristiti i ne smije se koristiti udarna sila; kada se aktivira električni ključ zakrna, mora raditi kontinuirano i glatko dok se električni ključ automatski ne zaustavi. Nakon završetka zatezanja vijka visoke čvrstoće i električni ključ se automatski zaustavlja, strogo je zabranjeno ponovno pokrenuti električni ključ kako bi se stegnuo vijak kako bi se spriječilo pretjerano zatezanje. Nakon što je prva serija od 50% ili 75% vijaka visoke čvrstoće na istoj gusset ploči konačno pričvršćena, ostalih 50% ili 25% otvora za vijke može se izbušiti u serijama, a vijci visoke čvrstoće trebaju se odmah instalirati, a početni postupci zatezanja i rada za konačno vijak.

9. Bilo u početnoj i završnoj fazi, ili kada se koriste različiti ključevi, treba slijediti sekvencu zatezanja od središta grupe vijaka do okoline.

10. Električni ključevi trebali bi koristiti neovisno napajanje ili regulirano napajanje tijekom izgradnje kako bi smanjili fluktuacije napona i utjecali na stabilnost izlaza zakrenuća električnog ključa.

11. Ako su različiti ključevi abnormalni ili kvarovi tijekom uporabe, građevinsko osoblje na licu mjesta ne smije se baviti njima bez odobrenja. Izgradnju treba odmah zaustaviti, a ključeve preći na pregled i popravak timu za testiranje vijaka visoke čvrstoće, a kvarove prijaviti kako bi se na gradilištu mogle napraviti odgovarajuće mjere. Vijci su obrađeni.
